输出额定力矩:T2N : 40 Nm - 1700 Nm
减速比:
单节 :3 / 4 / 5 / 7 / 8 / 10
双节 :12 /15 / 20 / 25 / 30 / 35 / 40 / 50 / 70 /80 / 100
低背隙
单节 : ≤3arcmin / ≤5arcmin(P1/P2)
双节 : ≤5arcmin / ≤7arcmin(P1/P2)
高效率
单节 : ≧ 97%
双节 : ≧ 94%
产品亮点:
低回程间隙 高效率
安装便捷 大扭矩
润滑免维护 低噪音
行星架一体式设计,确保高强度,大扭矩
输出轴一体化设计,确保精度和同心度
宽齿面宽,结构最优化设计
优美的一体化输入连接法兰,强度高

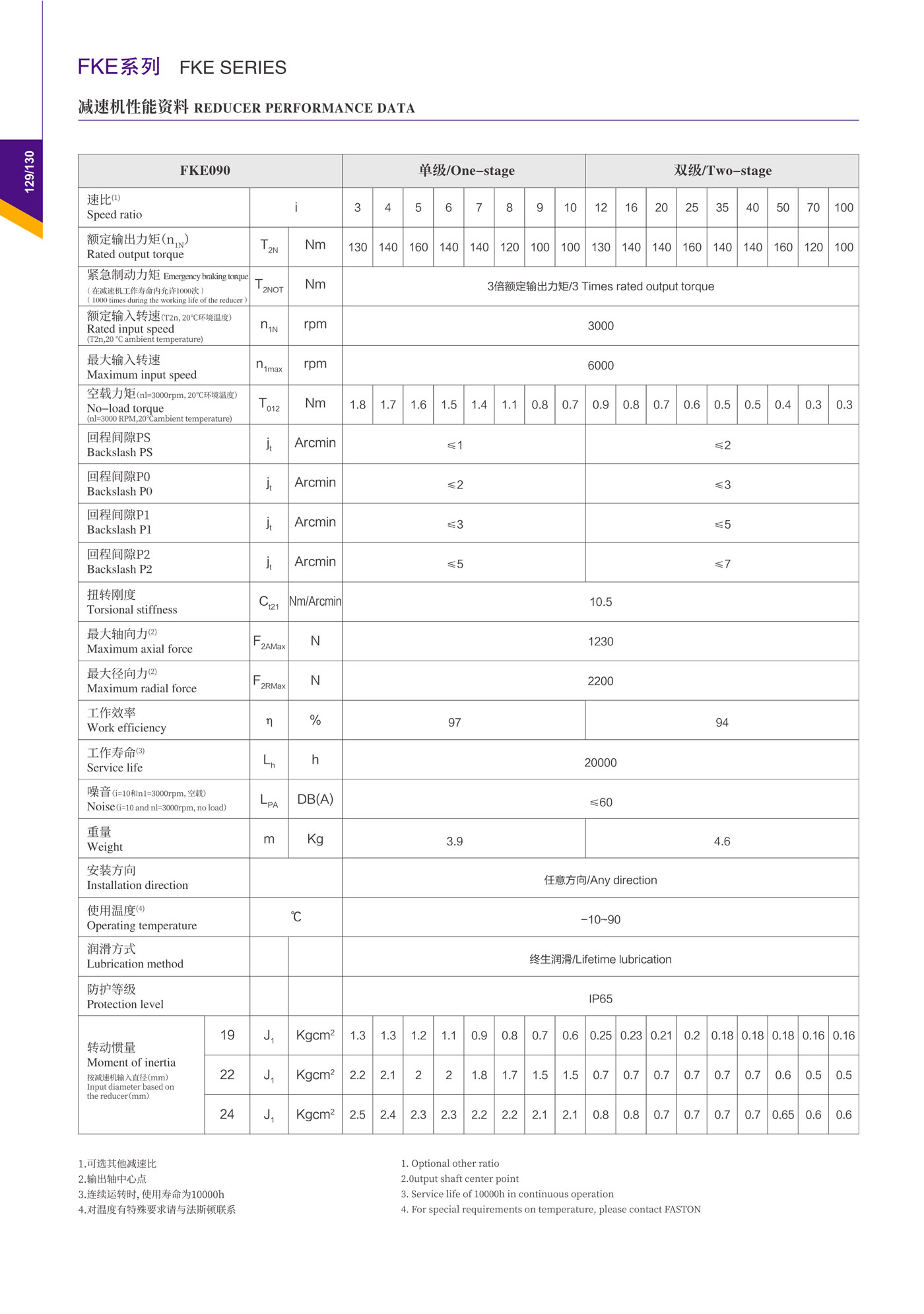

FKE090 | 2级/two-stage | |||||||||||
速比 ratio | i | 12 | 16 | 20 | 25 | 35 | 40 | 50 | 70 | 100 | ||
额定输出力矩(n1N) Rated output torque | T2n | Nm | 80 | 100 | 115 | 115 | 105 | 100 | 115 | 105 | 80 | |
紧急制动力矩/Emergency braking torque (在减速机工作寿命内允许1000次) | T2Not | Nm | 3倍额定输出力矩/3 X Rated output torque | |||||||||
额定输入转速/Rated input speed (T2n,20℃环境温度) | n1N | rpm | 3000 | |||||||||
最大输入转速 Maximum input speed | n1max | rpm | 6000 | |||||||||
空载力矩/No-load torque (n1=3000rpm,20℃环境温度) | T012 | Nm | 0.9 | 0.8 | 0.7 | 0.6 | 0.5 | 0.5 | 0.4 | 0.3 | 0.3 | |
回程间隙P3 Precision P4 | jt | Arcmin | ≤8 标准/standard | |||||||||
扭转刚度 Torsional stiffness | Ct21 | Nm/arcmin | 10.5 | |||||||||
最大轴向力 Maximum axial force | F2AMax | N | 1230 | |||||||||
最大径向力 Maximum radial force | F2RMax | N | 2200 | |||||||||
工作效率 Efficiency | η | % | 94 | |||||||||
工作寿命 Life | Lh | h | 20000 | |||||||||
噪音/Noise (i=10和n1=3000rpm,空载) | LPA | DB(A) | ≤60 | |||||||||
重量/Mass | m | Kg | 4.6 | |||||||||
安装方向/Installation direction | 任意方向/Any direction | |||||||||||
使用温度 Operating temperature | ℃ | -10~90 | ||||||||||
润滑方式/Lubrication | 终生润滑/Lifetime lubrication | |||||||||||
防护等级/Protection level | IP65 | |||||||||||
转动惯量/Moment of inertia 按减速机输入直径(mm) | 14 | J1 | Kgcm² | 0.25 | 0.23 | 0.21 | 0.2 | 0.18 | 0.18 | 0.18 | 0.16 | 0.16 |
19 | J1 | Kgcm² | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.6 | 0.5 | 0.5 | |
22 | J1 | Kgcm² | 0.8 | 0.8 | 0.7 | 0.7 | 0.7 | 0.7 | 0.65 | 0.6 | 0.6 |
